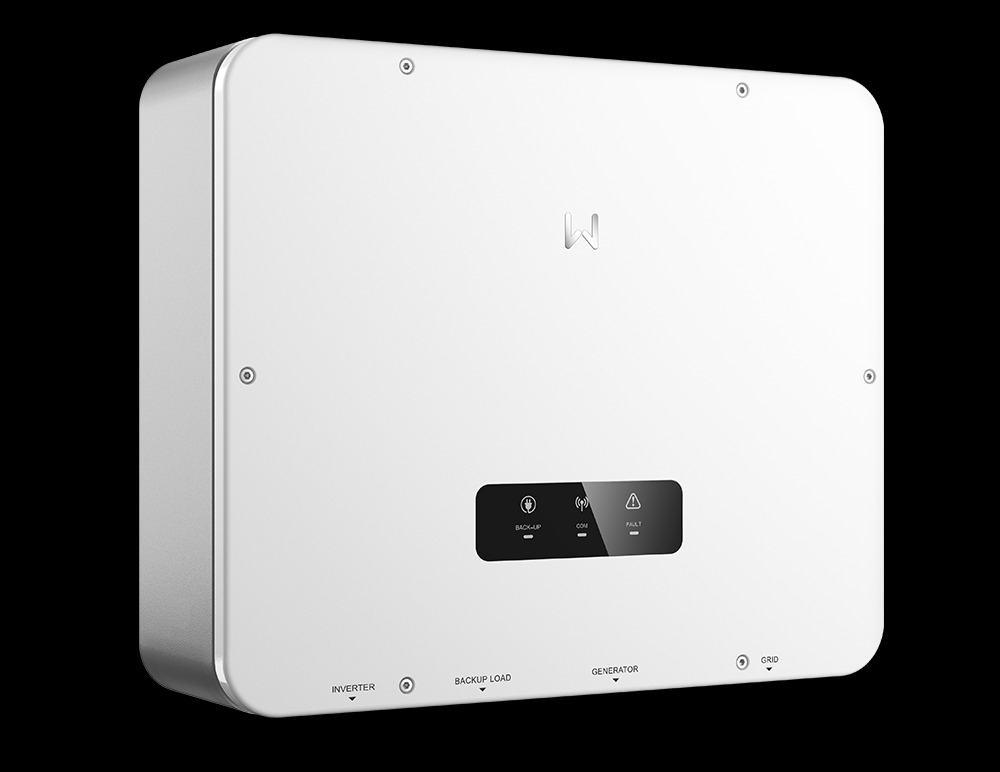

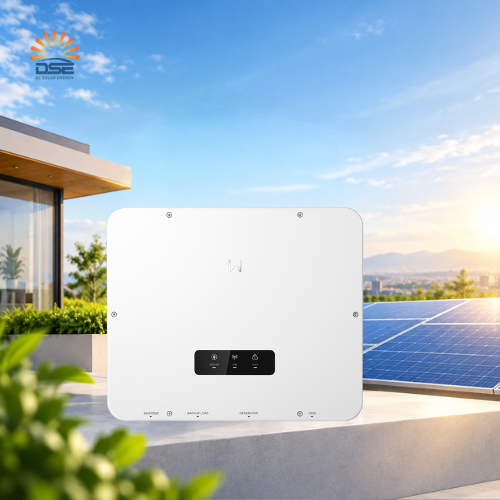

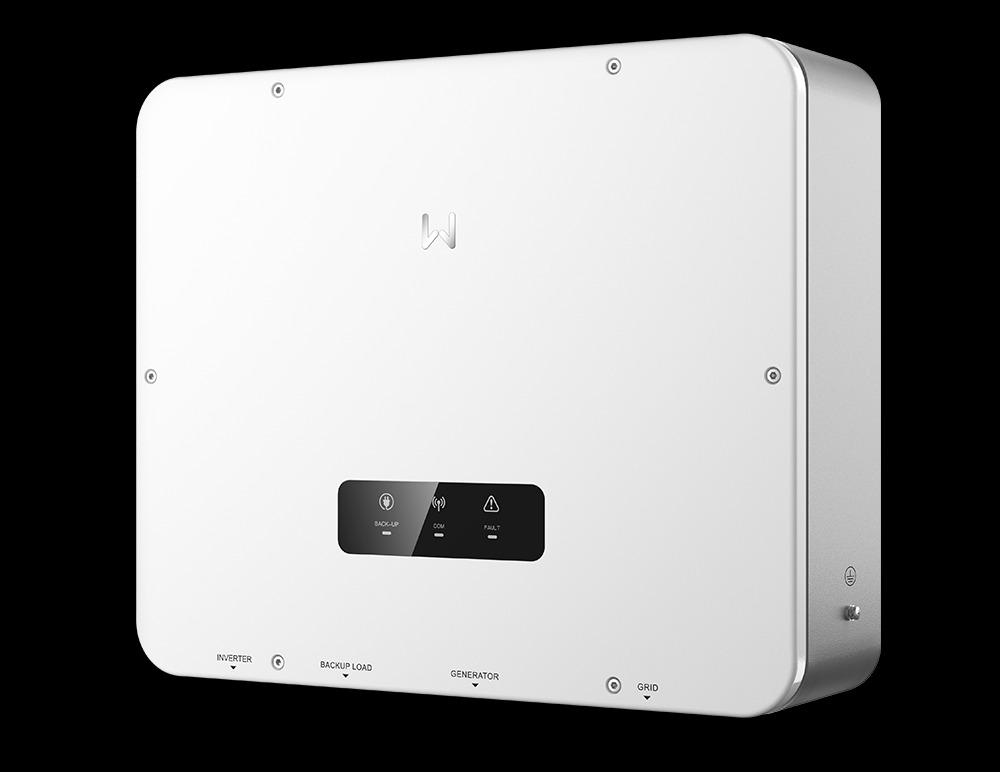

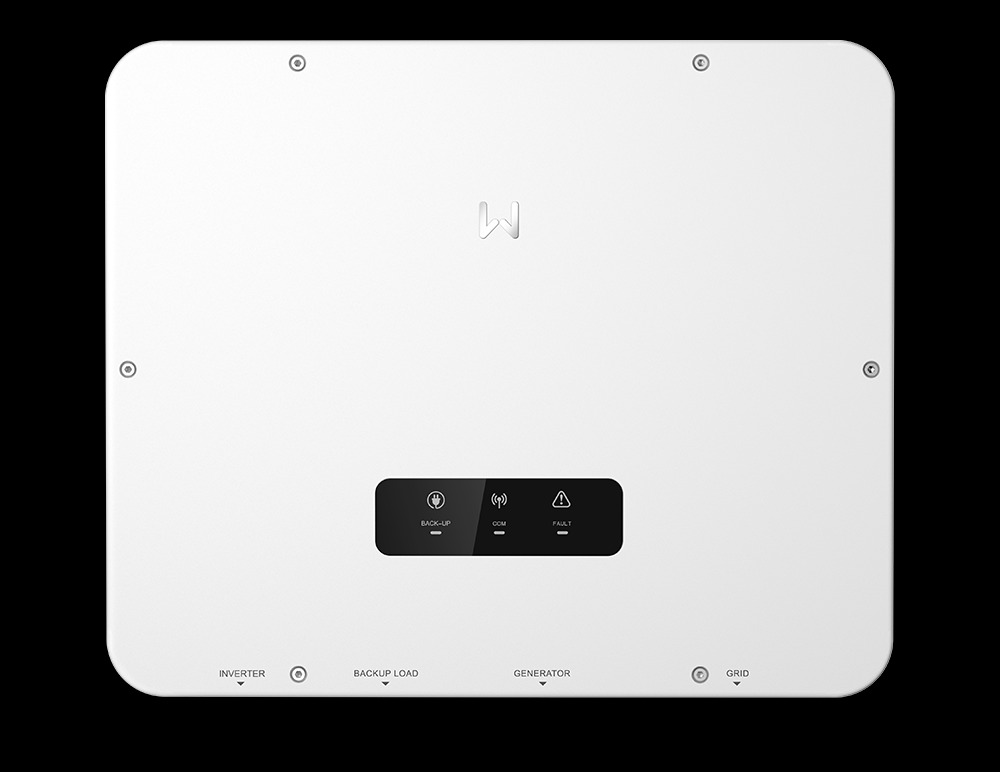

Bộ chuyển mạch tĩnh GoodWe STS STS200-80-10 là thiết bị giúp biến tần hybrid GoodWe ET chuyển từ hòa lưới sang cấp điện dự phòng trong thời gian dưới 10ms khi lưới mất điện. Thiết bị cũng cho phép đấu nối máy phát diesel, là thành phần cần thiết để hệ lưu trữ doanh nghiệp có điện dự phòng thực sự.
Bộ chuyển mạch tĩnh STS là gì, vì sao cần?
STS (Static Transfer Switch) là bộ chuyển nguồn dùng linh kiện bán dẫn, chuyển mạch nhanh hơn nhiều so với công tắc cơ khí thông thường. Trong hệ hybrid, STS đặt giữa lưới điện, biến tần và tải ưu tiên.
Với các biến tần hybrid công suất lớn dòng GoodWe ET HV, chế độ dự phòng (backup) và độc lập (off-grid) cần có STS bên ngoài. Nếu không có STS, biến tần vẫn hòa lưới và sạc – xả pin được, nhưng khi mất điện sẽ không cấp điện cho tải.
- Khi có lưới: STS nối tải với lưới và biến tần, hệ thống vận hành hòa lưới bình thường.
- Khi mất lưới: STS tách khỏi lưới trong dưới 10ms, biến tần cấp điện từ pin và tấm pin cho tải ưu tiên.
- Khi có máy phát: STS phối hợp máy phát với biến tần để cấp điện cho tải và sạc pin.
Ưu điểm nổi bật của GoodWe STS200-80-10
Theo datasheet chính hãng, STS200-80-10 được thiết kế để đi cùng dòng biến tần hybrid GoodWe ET 25–50kW:
Chuyển nguồn dưới 10ms
Thời gian chuyển mạch dưới 10ms giúp máy tính, hệ thống điều khiển, thiết bị văn phòng và dây chuyền nhạy cảm tiếp tục hoạt động gần như không gián đoạn khi lưới mất điện.
Dự phòng 50kVA, tải qua tới 138kVA khi có lưới
Ở chế độ dự phòng, STS200-80-10 cấp 50kVA danh định, tối đa 55kVA – tương ứng dải công suất của biến tần ET 25–50kW. Khi có lưới, thiết bị cho phép công suất đi qua tới 138kVA với rơ-le phía AC 200A, đáp ứng phụ tải lớn của doanh nghiệp.
Đấu nối và điều khiển máy phát diesel
Cổng máy phát nhận tới 55kVA (83,3A), rơ-le 90A. STS phối hợp máy phát với biến tần và pin, phù hợp khu vực lưới yếu hoặc công trình cần nguồn dự phòng dài giờ.
IP65, lắp ngoài trời, không cần quạt
Chuẩn IP65, làm mát tự nhiên (không quạt), dải nhiệt độ -35 đến +60°C, độ cao tới 4.000m. Thiết bị nặng 16,5kg, treo tường, dễ bố trí cạnh biến tần.
Thông số kỹ thuật GoodWe STS200-80-10
Bảng thông số dưới đây tổng hợp từ datasheet chính hãng GoodWe STS Series:
| Thông số | STS200-80-10 |
| Phía lưới | |
| Điện áp danh định | 380/400V, 3L/N/PE |
| Dải điện áp | 176–276V |
| Tần số / Dải tần số | 50/60Hz / 45–65Hz |
| Công suất biểu kiến tối đa | 138kVA |
| Rơ-le phía AC | 200A |
| Phía tải dự phòng | |
| Công suất biểu kiến danh định | 50kVA |
| Công suất tối đa khi không có lưới | 55kVA |
| Công suất tối đa khi có lưới | 138kVA |
| Dòng tối đa | 83,3A @ 400V |
| Phía máy phát | |
| Công suất / dòng đầu vào tối đa | 55kVA / 83,3A |
| Rơ-le máy phát | 90A |
| Chuyển mạch | |
| Thời gian chuyển nguồn | < 10ms |
| Thông số chung | |
| Tương thích | Biến tần hybrid GoodWe ET 25–50kW |
| Nhiệt độ hoạt động | -35 đến +60°C |
| Độ cao hoạt động tối đa | 4.000m |
| Làm mát | Đối lưu tự nhiên |
| Giao tiếp | RS485 (với biến tần) |
| Cấp bảo vệ | IP65 |
| Lắp đặt | Treo tường |
| Kích thước (R × C × S) | 510 × 425 × 156mm |
| Trọng lượng | 16,5kg |
Nguồn: Datasheet GoodWe STS Series. Thông số có thể khác nhau theo phiên bản thị trường; vui lòng liên hệ DC Solar để nhận datasheet đúng lô hàng.
STS200-80-10 dùng với biến tần nào?
Theo GoodWe, STS200-80-10 được thiết kế để đi cùng biến tần hybrid dòng ET 25–50kW. Tại DC Solar, thiết bị phù hợp với các model:
Biến tần hybrid 3 pha áp cao GoodWe 30kW GW30K-ET-10
Biến tần hybrid 3 pha áp cao GoodWe 40kW GW40K-ET-10
Biến tần hybrid 3 pha áp cao GoodWe 50kW GW50K-ET-10
Với biến tần công suất lớn hơn như GW80K-ET-G10, GW100K-ET-G10, GoodWe dùng giải pháp STS riêng tương ứng. Kỹ sư DC Solar sẽ tư vấn đúng loại STS theo biến tần và phụ tải.
Lưu ý khi lắp đặt STS
STS là thiết bị trung tâm của mạch dự phòng, cần thiết kế và đấu nối chính xác:
- Xác định rõ tải ưu tiên và tổng công suất dự phòng không vượt 50kVA danh định.
- Đấu nối đúng phía lưới, tải và máy phát; chọn cáp, CB phù hợp dòng 200A phía lưới và 83,3A phía tải.
- Kết nối RS485 với biến tần và cài đặt chế độ vận hành, điều khiển máy phát.
- Vị trí lắp gần biến tần, có mái che, thuận tiện kiểm tra và bảo trì.
Câu hỏi thường gặp
Biến tần hybrid GoodWe ET có bắt buộc dùng STS không?
Để dùng chế độ dự phòng hoặc độc lập khi mất lưới, dòng ET HV công suất lớn cần STS bên ngoài. Nếu chỉ cần hòa lưới và sạc – xả pin để tiết kiệm điện, có thể chưa cần STS.
Tên STS200-80-10 có nghĩa là dự phòng 80kW không?
Không. Theo datasheet, công suất dự phòng danh định là 50kVA, tối đa 55kVA khi mất lưới. Khi có lưới, công suất đi qua STS có thể tới 138kVA.
Có đấu được máy phát điện không?
Có. STS có cổng máy phát tới 55kVA và hỗ trợ điều khiển máy phát diesel phối hợp với biến tần.
Với thời gian chuyển nguồn dưới 10ms, dự phòng 50kVA, hỗ trợ máy phát và chuẩn IP65, STS200-80-10 là thành phần cần có để hệ lưu trữ GoodWe ET 25–50kW cấp điện dự phòng cho doanh nghiệp.
Liên hệ DC Solar để nhận báo giá trọn bộ biến tần hybrid, pin cao áp và bộ chuyển mạch tĩnh GoodWe STS phù hợp công trình.
