Inverter hybrid 3 pha GoodWe 20kW GW20K-ET-L-G10 là biến tần hòa lưới có lưu trữ dành cho nhà ở, cửa hàng, văn phòng dùng điện 3 pha. Máy dùng pin áp thấp 48V dễ lựa chọn, chuyển nguồn dự phòng dưới 4ms và chịu được tải lệch giữa các pha tới 150%.

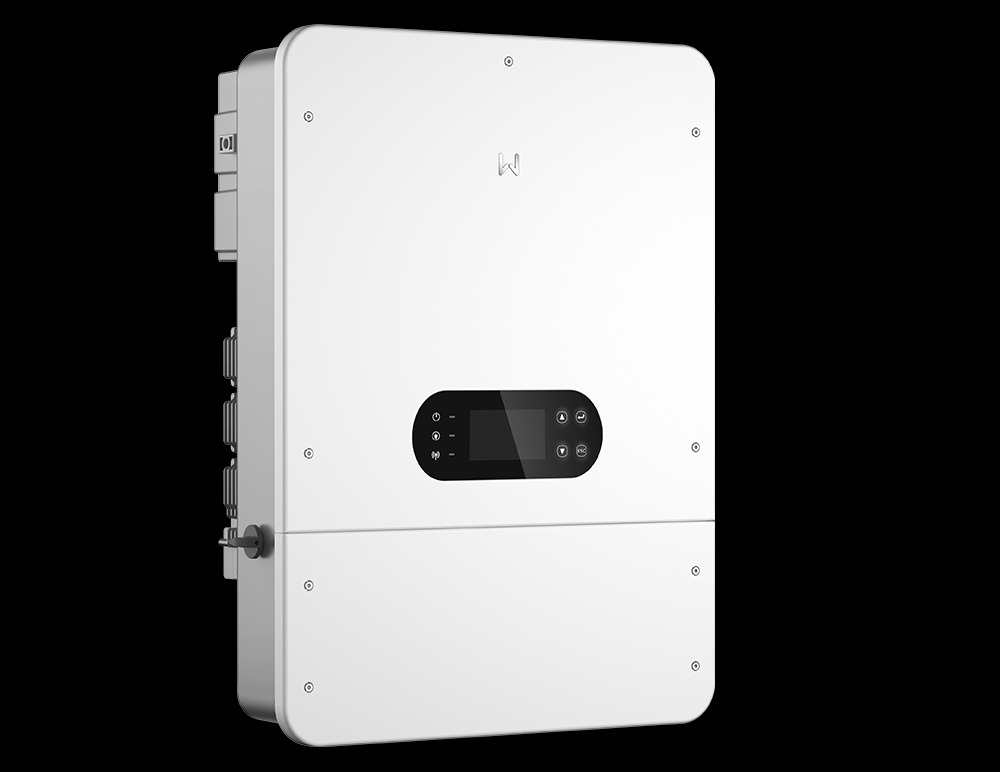

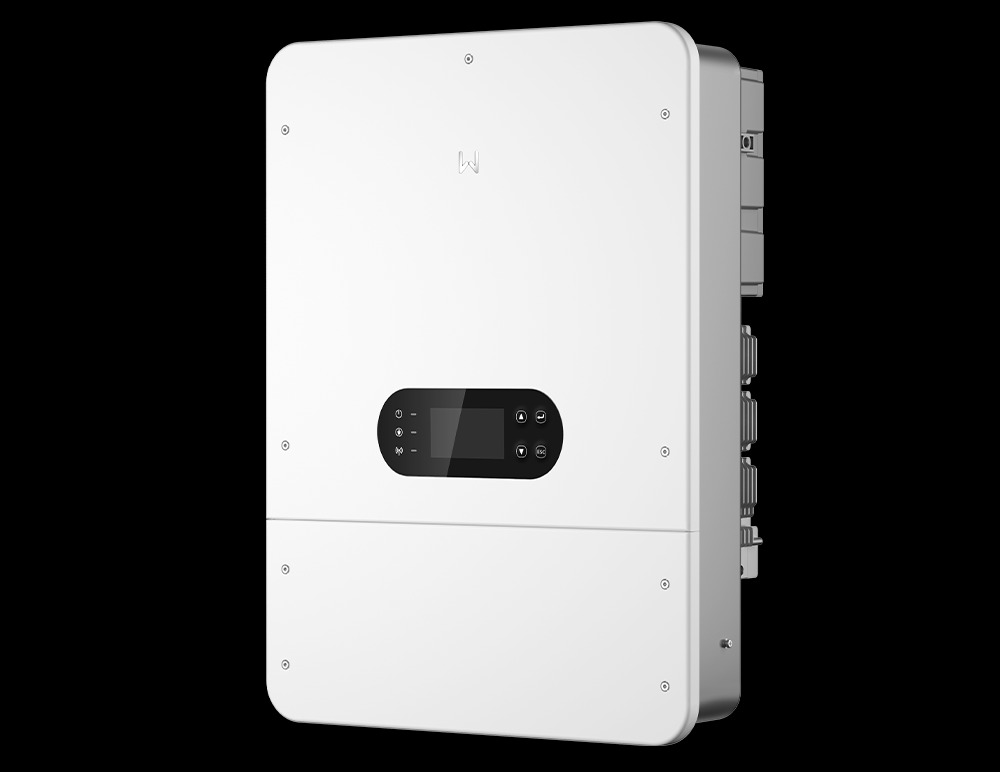

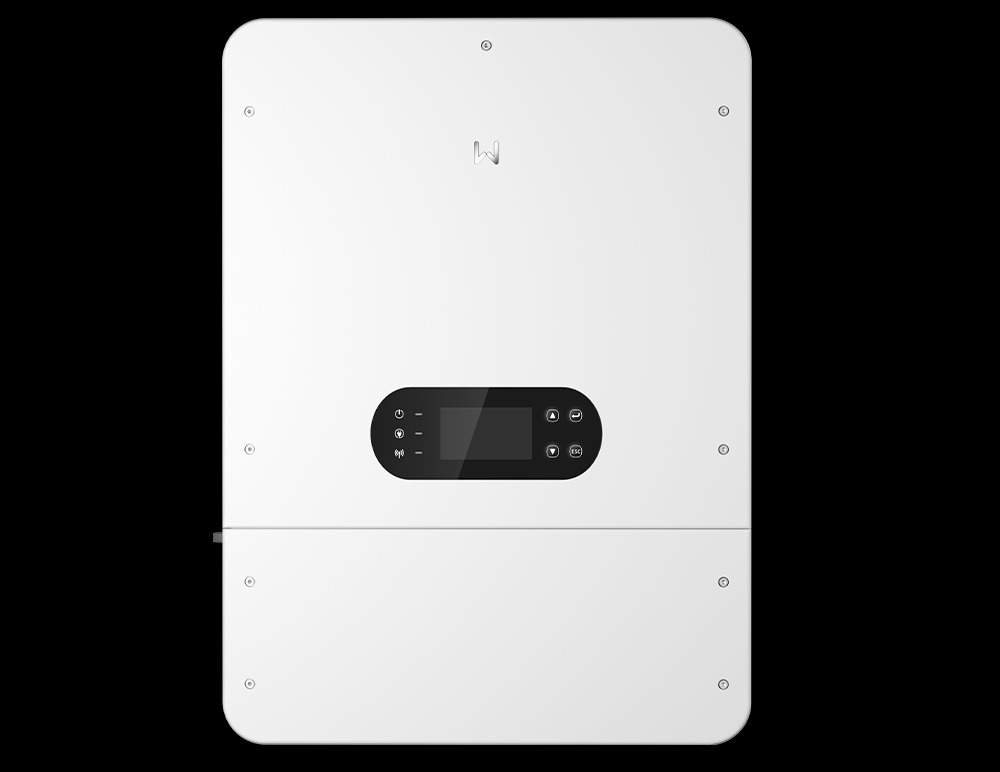

Giới thiệu inverter hybrid 3 pha GoodWe GW20K-ET-L-G10
GoodWe là thương hiệu inverter có trụ sở tại Tô Châu (Trung Quốc), chuyên về biến tần hòa lưới, hybrid và giải pháp lưu trữ cho điện mặt trời. ET LV là dòng inverter hybrid 3 pha dùng pin điện áp thấp 48V, dải công suất 5–20kW.
Trước đây, hệ hybrid 3 pha thường phải dùng pin cao áp với chi phí cao. Dòng ET LV cho phép dùng pin 48V phổ biến trên thị trường, giúp nhà 3 pha tiếp cận giải pháp lưu trữ dễ dàng hơn. Model GW20K-ET-L-G10 có công suất danh định 20kW – mức cao nhất của dòng ET LV, đầu ra 3 pha 380/400V.
Inverter hybrid 3 pha hoạt động như thế nào?
Inverter hybrid kết hợp tấm pin, pin lưu trữ và lưới điện, vẫn cấp điện khi lưới bị cắt. Hệ thống vận hành tự động theo thứ tự ưu tiên:
- Ban ngày: điện mặt trời cấp cho tải 3 pha trong nhà trước, phần dư nạp vào pin.
- Pin đầy: phần điện dư có thể phát lên lưới hoặc được giới hạn theo cài đặt.
- Buổi tối: pin xả điện cấp cho tải, giảm lượng điện mua từ lưới.
- Mất điện lưới: inverter chuyển sang cấp điện dự phòng từ pin và tấm pin dưới 4ms; nếu pin yếu, máy phát điện có thể bổ sung nguồn.
Xem thêm so sánh các loại hệ thống tại trang giải pháp điện mặt trời hòa lưới.
Ưu điểm nổi bật của inverter hybrid 3 pha GoodWe 20kW
Theo datasheet chính hãng, GW20K-ET-L-G10 có nhiều điểm mạnh phù hợp với công trình dùng điện 3 pha:
Hybrid 3 pha nhưng dùng pin 48V
Máy dùng pin áp thấp 48V (dải 40–60V), hỗ trợ pin lithium LFP và pin axit-chì. Model 20kW có 2 cổng pin độc lập, mỗi cổng sạc/xả tới 208A (tổng 416A) – dễ chia hệ pin thành hai nhóm, mở rộng dung lượng và giảm dòng trên mỗi bộ cáp pin. Pin 48V có nhiều lựa chọn về thương hiệu và dung lượng, dễ mở rộng dần theo ngân sách.
Chuyển nguồn dưới 4ms, chịu tải lệch pha 150%
Khi mất điện, máy chuyển sang nguồn dự phòng dưới 4ms, cấp liên tục 20kVA và chịu tải đỉnh 40kVA trong 10 giây. Đầu ra dự phòng chịu tải không cân bằng tới 150% – phù hợp thực tế nhà ở, nơi các thiết bị 1 pha thường không chia đều cho 3 pha.
Nhận tới 40kW tấm pin, 4 MPPT
Công suất tấm pin tối đa 40kW, tức 200% công suất danh định. Máy có 4 MPPT độc lập, mỗi MPPT nhận 1 chuỗi dòng tới 20A, dải MPPT rộng 150–850V – linh hoạt cho mái có nhiều hướng, tương thích tấm pin công suất cao. Phần điện dư ban ngày được nạp vào pin thay vì lãng phí.
Đấu nối và sạc pin từ máy phát
Máy có cổng đầu vào máy phát điện và cho phép sạc pin từ máy phát. Với khu vực mất điện dài, đây là phương án dự phòng chủ động cho cả tải và pin lưu trữ.
An toàn: chống sét Type II, tùy chọn AFCI
Biến tần tích hợp chống sét lan truyền Type II cả phía AC và DC, giám sát dòng chuỗi, giám sát dòng rò, phát hiện điện trở cách điện và chống đảo lưới. AFCI ứng dụng AI, chống ngược cực pin và tắt nhanh có sẵn dưới dạng tùy chọn.
Chuẩn IP66, vận hành êm dưới 45dB
Chuẩn IP66 chống bụi và nước, dải nhiệt độ -35 đến +60°C. Độ ồn dưới 45dB giúp máy phù hợp lắp trong nhà ở, văn phòng mà không gây khó chịu.
Thông số kỹ thuật inverter hybrid GoodWe GW20K-ET-L-G10
Bảng thông số dưới đây tổng hợp từ datasheet chính hãng GoodWe ET LV Series 5–20kW:
| Thông số | GW20K-ET-L-G10 |
| Pin lưu trữ | |
| Loại pin | LFP / Axit-chì |
| Điện áp danh định / Dải điện áp | 48V / 40–60V |
| Số cổng pin | 2 (độc lập) |
| Dòng sạc / xả tối đa | 208A / 208A mỗi cổng |
| Công suất sạc / xả tối đa | 20kW / 22,0kW |
| Đầu vào PV | |
| Công suất đầu vào tối đa | 40kW |
| Điện áp đầu vào tối đa | 1.000V |
| Dải điện áp MPPT | 150–850V |
| Điện áp khởi động | 180V |
| Điện áp đầu vào danh định | 620V |
| Dòng vào tối đa mỗi MPPT | 20A |
| Dòng ngắn mạch tối đa mỗi MPPT | 26A |
| Số MPPT / Số chuỗi mỗi MPPT | 4 / 1 |
| Đầu ra hòa lưới | |
| Công suất danh định | 20kW |
| Công suất biểu kiến tối đa phát lên lưới | 22,0kVA (tùy tiêu chuẩn lưới áp dụng) |
| Công suất biểu kiến tối đa nhận từ lưới | 48,3kVA |
| Điện áp danh định | 380/400V, 3 pha |
| Tần số lưới | 50/60Hz |
| Dòng ra tối đa (mỗi pha) | 33,3A @ 220V; 31,9A @ 230V |
| Dòng tối đa qua bypass | 70A |
| Hệ số công suất | ≈ 1 |
| Méo sóng hài (THDi) | < 3% |
| Đầu ra dự phòng | |
| Công suất biểu kiến danh định | 20kVA |
| Công suất tối đa | 22,0kVA (40,0kVA trong 10 giây) |
| Tải không cân bằng | Tới 150% |
| Thời gian chuyển nguồn | < 4ms |
| Đầu vào máy phát | Có – danh định 20kVA, hỗ trợ sạc pin |
| Hiệu suất | |
| Hiệu suất tối đa | 97,8% |
| Hiệu suất châu Âu | 97,4% |
| Hiệu suất pin → AC tối đa | 95,5% |
| Bảo vệ | |
| Tích hợp | Giám sát chuỗi PV, phát hiện điện trở cách điện, giám sát dòng rò, chống ngược cực PV, chống đảo lưới, bảo vệ quá dòng/ngắn mạch/quá áp AC, công tắc DC, chống sét AC & DC (Type II) |
| Tùy chọn | Chống ngược cực pin, AFCI, tắt nhanh |
| Thông số chung | |
| Nhiệt độ hoạt động | -35 đến +60°C |
| Độ ẩm | 0–95% |
| Độ cao hoạt động tối đa | 4.000m |
| Làm mát | Quạt thông minh |
| Độ ồn | < 45dB |
| Hiển thị | LCD |
| Giao tiếp | WiFi + LAN + Bluetooth, 4G, RS485, CAN |
| Giao thức | Modbus-RTU, Modbus-TCP/IP, SunSpec |
| Lắp đặt | Treo tường |
| Cấp bảo vệ | IP66 |
| Kích thước (R × C × S) | 551 × 756 × 258mm |
| Trọng lượng | 51,2kg |
Nguồn: Datasheet GoodWe ET LV Series 5–20kW. Thông số có thể khác nhau theo phiên bản thị trường; vui lòng liên hệ DC Solar để nhận datasheet đúng lô hàng.
Inverter hybrid 3 pha GoodWe 20kW phù hợp với ai?
GW20K-ET-L-G10 dành cho công trình dùng lưới điện 3 pha 380/400V và cần chủ động nguồn điện:
- Biệt thự, nhà phố lớn dùng điện 3 pha có nhiều điều hòa, bếp từ, máy bơm, thang máy gia đình.
- Cửa hàng, văn phòng, phòng khám cần duy trì máy tính, máy POS, thiết bị quan trọng khi mất điện.
- Xưởng nhỏ, cơ sở kinh doanh có tải 3 pha và muốn giảm tiền điện buổi tối.
- Khu vực hay mất điện, kết hợp máy phát điện làm nguồn dự phòng thứ hai.
Nếu công trình dùng điện chủ yếu ban ngày và lưới ổn định, hệ hòa lưới không lưu trữ sẽ có chi phí đầu tư thấp hơn. Nhà dùng điện 1 pha có thể tham khảo dòng inverter hybrid GoodWe ES 1 pha.
Lưu ý khi lắp đặt inverter hybrid 3 pha GoodWe 20kW
Hệ hybrid 3 pha cần thiết kế kỹ về pin và phân bổ tải. Một số điểm cần lưu ý:
- Chọn dung lượng pin theo nhu cầu buổi tối và công suất các tải cần dự phòng.
- Tách tải ưu tiên và phân bổ tải giữa 3 pha hợp lý, tận dụng khả năng chịu lệch pha 150% nhưng không để một pha quá tải.
- Dùng pin 48V tương thích, có kết nối BMS qua CAN; phân bổ pin cân đối cho 2 cổng để sạc – xả an toàn và kéo dài tuổi thọ pin.
- Thiết kế chuỗi tấm pin đúng dải điện áp: trong dải MPPT 150–850V, không vượt 1.000V ở nhiệt độ thấp.
- Lắp trên tường chịu lực: máy nặng 51,2kg; vị trí thông thoáng, có mái che; pin đặt nơi khô ráo, tránh nhiệt độ cao.
Vì sao nên mua inverter hybrid GoodWe 20kW 3 pha tại DC Solar?
DC Solar vừa phân phối thiết bị vừa trực tiếp thi công lắp đặt, nên có thể tư vấn đồng bộ inverter hybrid, pin lưu trữ và tấm pin cho từng công trình 3 pha.
Tư vấn dung lượng pin, phân bổ tải và cấu hình phù hợp.
Lắp đặt, cài đặt chế độ vận hành, đấu nối máy phát (nếu có) và kết nối giám sát.
Hướng dẫn sử dụng ứng dụng theo dõi sản lượng và trạng thái pin.
Hỗ trợ kỹ thuật, bảo hành, bảo trì sau lắp đặt.
Câu hỏi thường gặp
Inverter hybrid 3 pha GoodWe 20kW dùng pin gì?
Máy dùng pin áp thấp 48V (dải 40–60V), hỗ trợ pin lithium LFP và pin axit-chì. Nên chọn pin LFP có kết nối BMS tương thích để vận hành ổn định và bền hơn.
Tải lệch pha 150% nghĩa là gì?
Ở chế độ dự phòng, mỗi pha có thể cấp nhiều hơn một phần ba công suất danh định, tới 150% mức chia đều. Nhờ vậy, máy đáp ứng tốt khi thiết bị 1 pha tập trung nhiều ở một pha.
Mất điện thì dùng được bao lâu?
Thời gian sử dụng phụ thuộc dung lượng pin và tổng công suất thiết bị đang chạy. Kỹ sư sẽ tính dung lượng pin theo danh sách thiết bị cần dự phòng.
Nhà dùng điện 1 pha có lắp được không?
Không. GW20K-ET-L-G10 là inverter 3 pha. Nhà dùng điện 1 pha nên chọn inverter hybrid 1 pha như dòng GoodWe ES.
Với pin 48V dễ lựa chọn, chuyển nguồn dưới 4ms, chịu tải lệch pha 150% và hỗ trợ máy phát, GW20K-ET-L-G10 là lựa chọn đáng cân nhắc cho nhà ở và cơ sở kinh doanh dùng điện 3 pha.
Liên hệ DC Solar để nhận báo giá và tư vấn cấu hình inverter hybrid 3 pha GoodWe 20kW kèm pin lưu trữ phù hợp.
